项目并非从零造轮子，而是对 Java 社区广受好评的 Jzy3d 库进行 C# 重写，保留了其清晰的架构与丰富的图表能力。

技术上依赖 OpenTK 4.6.7 作为底层 OpenGL 绑定，并集成了较新的 WinForms GLControl，确保在现代 .NET 环境（如 .NET 6.0）下稳定运行。

项目功能

提供三种典型的三维数据展示方式，覆盖多数工程与科研场景：

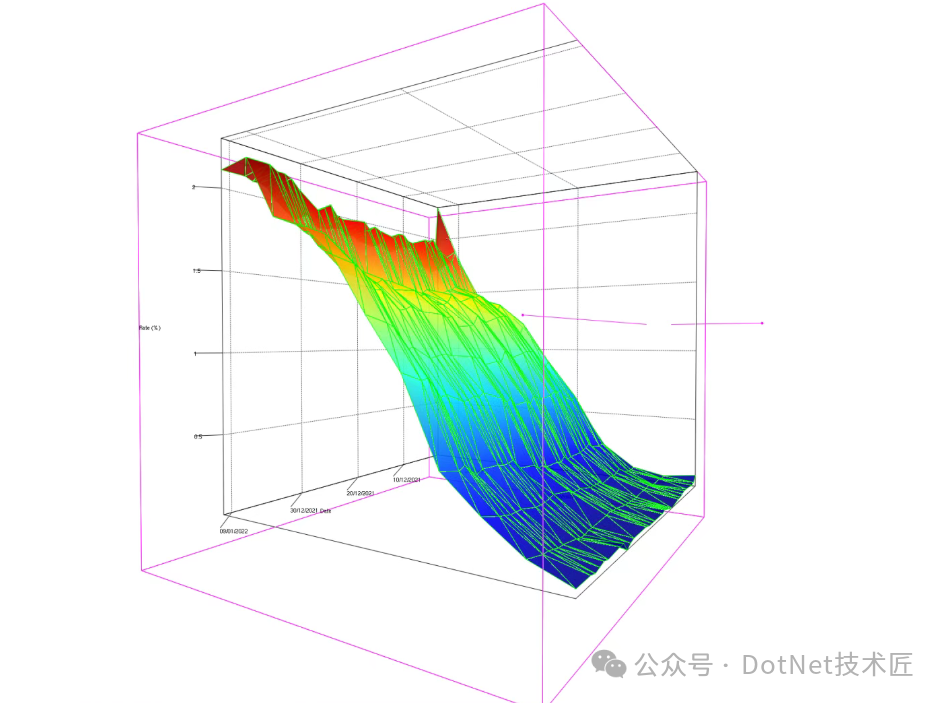

1、映射曲面（Mapped Surface）

通过定义二维网格和数学函数（如 z = f(x, y)），自动生成光滑的三维曲面。适用于地形建模、热力分布、函数可视化等连续数据场景。

2、德劳内三角剖分曲面（Delaunay Surface）

输入一组无序的三维点坐标，自动构建三角网格形成连续曲面。特别适合处理传感器采样、点云重建等非结构化数据。

3、三维散点图（Scatter Plot）

在空间中绘制大量带颜色的点，支持百万级点渲染（官方示例展示 100 万点）。可用于聚类分析、空间分布观察等。

另外，所有图表均支持：

颜色映射：内置彩虹色图（ColorMapRainbow），可按 Z 值动态着色，并支持透明度调节；

面片 + 线框组合显示：同时呈现表面与结构线，增强立体感；

交互式视角控制：支持旋转、缩放、平移，提供透视（Perspective）与正交（Orthographic）两种相机模式；

文本标签：可在图表中添加坐标轴或数据点标签。

项目框架支持

项目针对 .NET 两大主流桌面 UI 框架提供了集成方案：

WinForms：提供专用的 Renderer3D 控件，直接从工具箱拖拽到窗体即可使用，集成极为简便；

WPF：由于 WPF 本身不直接支持 OpenGL，需通过 WindowsFormsHost 嵌入 WinForms 的 GL 控件。项目中已包含 WpfDemo 示例，展示了完整的嵌入方法。

注：尽管 WPF 集成稍复杂，但实际渲染性能与 WinForms 版本一致，因底层均为同一 OpenGL 上下文。

项目使用

1、通过 NuGet 安装

根据项目类型选择对应包：

# 核心库（必须）
Install-Package xxx -Version 0.1.0

# WinForms 项目额外安装
Install-Package xxx.Winforms

# WPF 项目额外安装
Install-Package xxx.Wpf

2、在 WinForms 中使用

安装后，Renderer3D 控件会自动出现在 Visual Studio 工具箱中。

将其拖放到窗体上，即可获得一个可交互的 3D 画布。

注意：部分 .NET 版本可能存在设计器报错（如图），但不影响运行时功能。若遇此问题，可忽略设计器错误，直接编写代码逻辑。

3、官方示例

仓库中包含 xx.WinformsDemo 和 xx.WpfDemo 两个完整示例项目，涵盖曲面、散点、德劳内三角等多种图表的创建代码。

项目代码

创建一个彩虹色映射曲面为例：

// 创建图表
var chart = new Chart.Chart(renderer3D, Quality.Nicest);
chart.View.CameraMode = CameraMode.PERSPECTIVE;
chart.View.IncludingTextLabels = true;

// 定义网格范围
var range = new Maths.Range(-150, 150);
constint steps = 50;

// 构建曲面（需自定义 MyMapper 函数）
var surface = Plot3D.Builder.BuildOrthonomal(
    new OrthonormalGrid(range, steps, range, steps),
    new MyMapper()
);

// 设置颜色映射
surface.ColorMapper = new ColorMapper(
    new ColorMapRainbow(),
    surface.Bounds.ZMin,
    surface.Bounds.ZMax,
    new Color(1, 1, 1, 0.8) // 半透明白色基底
);

surface.FaceDisplayed = true;
surface.WireframeDisplayed = true;
surface.WireframeColor = Color.CYAN.Mul(new Color(1, 1, 1, 0.5));

// 添加到场景
chart.Scene.Graph.Add(surface);

项目效果

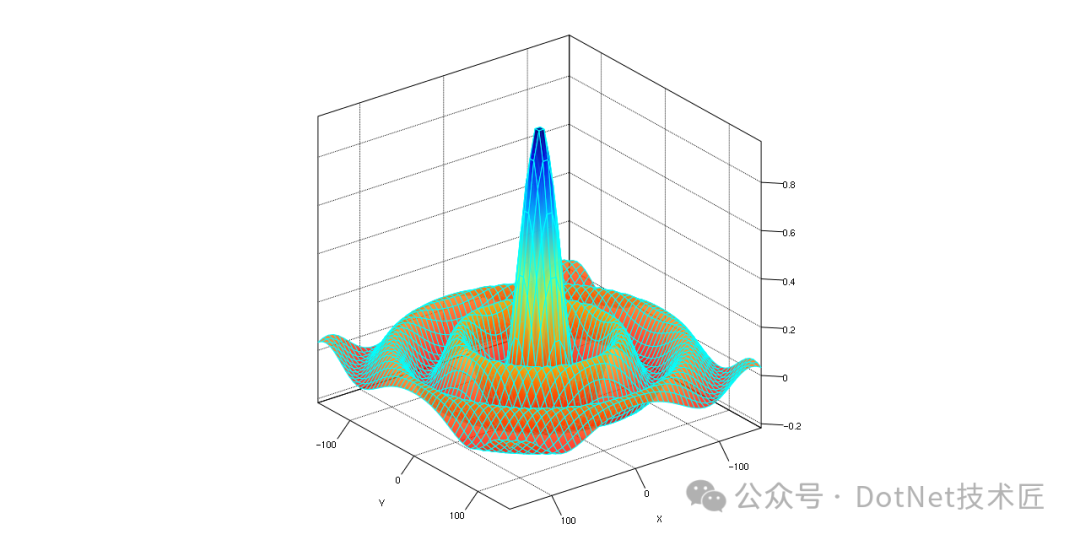

映射曲面（Mapper Surface）

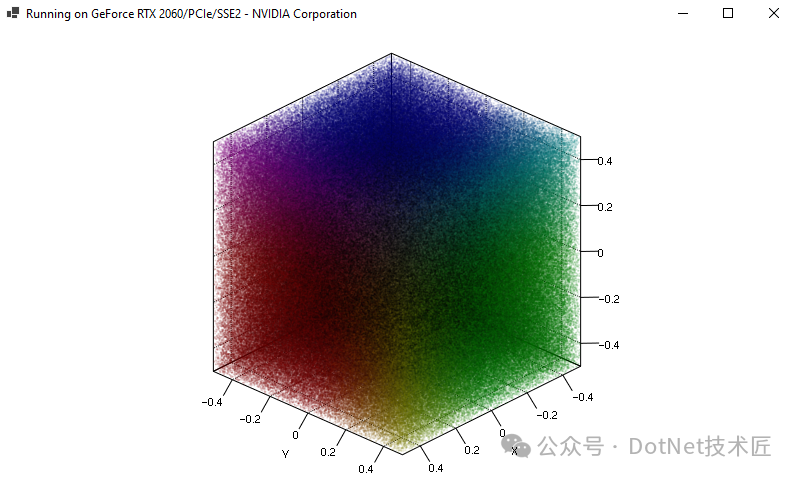

三维散点图（Scatter Graph）

项目源码

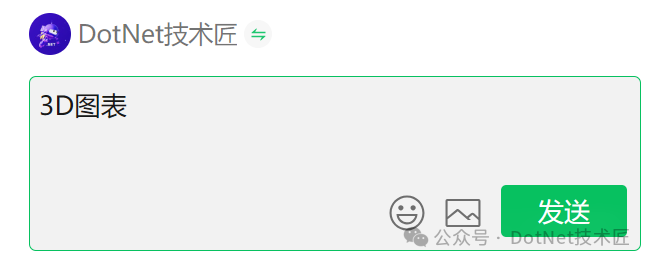

为了防止丢失，可以在评论区留言关键字「3D图表」，即可获取完整源码地址。

总结

项目在于将复杂的 3D 渲染抽象为直观的 C# 对象模型。我们无需关心 OpenGL 状态机、着色器或缓冲区管理，只需关注数据本身和视觉表达。架构清晰、功能实用，已在多个 Demo 中验证了稳定性与表现力。

对于需要在 .NET 桌面应用中快速集成三维可视化的团队或个人，一个值得尝试的开源方案。它或许不是最炫酷的，但足够"够用、好用、能跑"。

正如一句老话所说：真正强大的工具，不在于它有多复杂，而在于它能让用户把复杂问题变得多简单。
