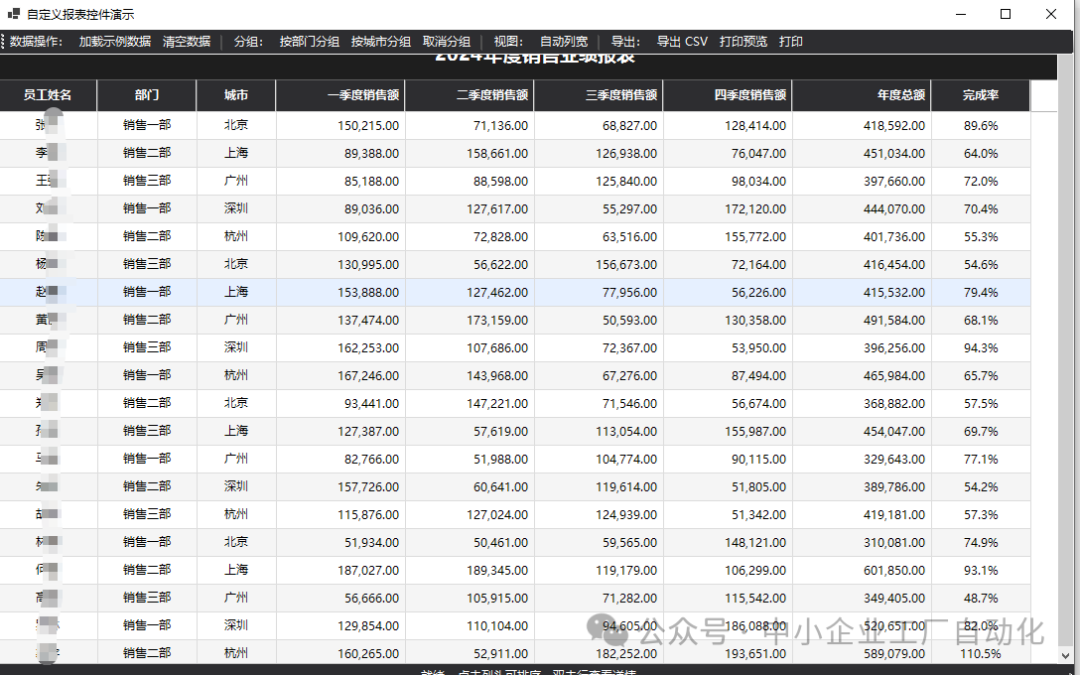

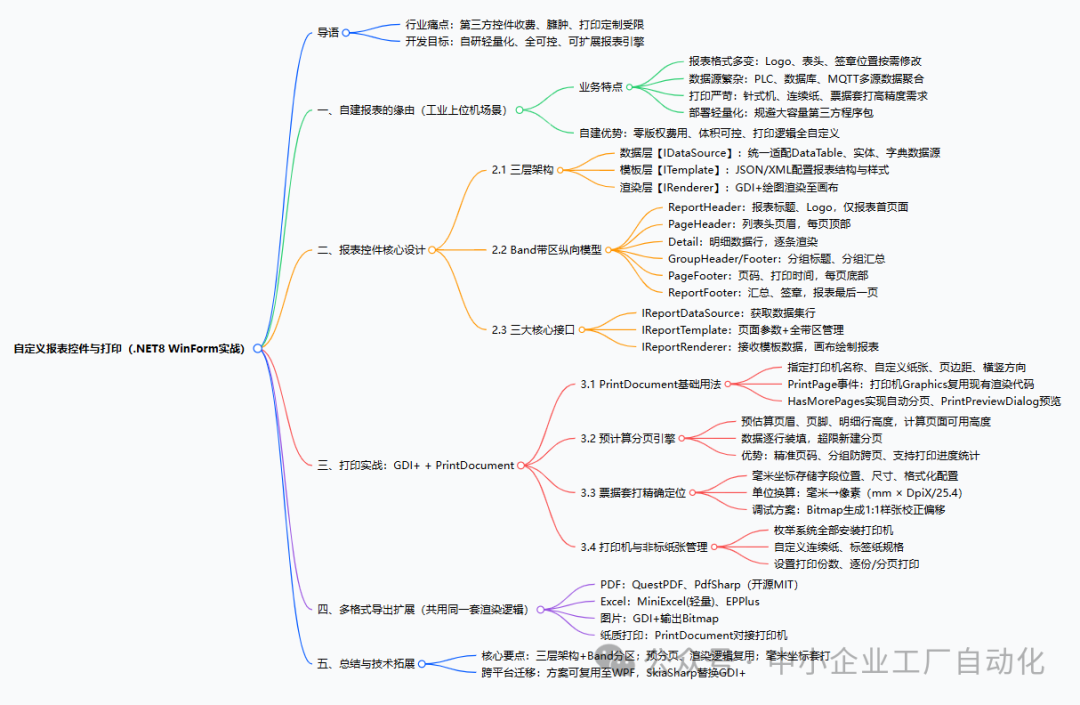

.NET 8 WinForm 自定义报表控件与打印实战

一、为什么选择自建报表控件？

工业上位机场景下，报表需求往往具备以下特征：

• • 格式多变：不同客户对表头、Logo、签章位置要求各异，第三方控件改起来束手束脚
• • 数据源复杂：PLC 寄存器、数据库、MQTT 消息等多种数据需要汇聚到一张报表
• • 打印要求严格：套打、连续纸、针式打印机等场景，对分页和定位精度要求极高
• • 部署要轻：上位机环境资源有限，不希望引入几十 MB 的第三方依赖

自建方案的核心优势：零授权费、体积可控、打印逻辑完全可定制。

二、报表控件核心设计

2.1 三层架构

1
2

数据层（IDataSource）  →  模板层（ITemplate）  →  渲染层（IRenderer）
   多源适配                JSON/XML 定义            GDI+ 绘制

• • 数据层：抽象出统一的数据源接口，支持 DataTable、实体列表、字典列表等
• • 模板层：用 JSON 或 XML 描述报表结构（带区、列定义、样式）
• • 渲染层：基于 GDI+ 将模板 + 数据绘制到 Graphics 画布

2.2 带区（Band）模型

将报表纵向划分为多个带区，每个带区独立渲染：

2.3 核心接口定义

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

public interface IReportDataSource
{
    IEnumerable<Dictionary<string, object>> GetRows();
}

public interface IReportTemplate
{
    PageSettings PageSettings { get; }
    Band ReportHeader { get; }
    Band PageHeader { get; }
    Band Detail { get; }
    Band PageFooter { get; }
    Band ReportFooter { get; }
}

public interface IReportRenderer
{
    void Render(IReportTemplate tpl, IReportDataSource data,
                Graphics g, Rectangle bounds);
}

三、打印实战：从渲染到纸张

打印的本质就是把 GDI+ 的画布换成打印机。.NET 提供的 PrintDocument 让这个过程非常自然。

3.1 PrintDocument 基础用法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

var printDoc = new PrintDocument();
printDoc.PrinterSettings.PrinterName = "EPSON LQ-680K"; // 针式打印机
printDoc.DefaultPageSettings.PaperSize =
    new PaperSize("Custom", 800, 600); // 自定义纸张（单位：百分之一英寸）
printDoc.DefaultPageSettings.Landscape = false;
printDoc.DefaultPageSettings.Margins =
    new Margins(50, 50, 50, 50); // 边距

printDoc.PrintPage += (s, e) =>
{
    var g = e.Graphics;
    var bounds = e.MarginBounds;
    // 调用报表渲染器，与屏幕预览完全一致
    renderer.Render(template, dataSource, g, bounds);

    // 标记是否还有后续页
    e.HasMorePages = renderer.HasMorePages;
};

// 打印预览
var preview = new PrintPreviewDialog();
preview.Document = printDoc;
preview.ShowDialog();

关键点：PrintPage 事件中的 Graphics 对象就是打印机画布，渲染逻辑与屏幕显示完全复用。HasMorePages = true 时会再次触发 PrintPage，实现自动分页。

3.2 分页策略

分页是打印的核心难点。推荐预计算分页方案：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

public class PaginationEngine
{
    // 预计算：将数据行分配到各页
    public List<Page> CalculatePages(IReportTemplate tpl,
        IReportDataSource data, float pageHeight)
    {
        var pages = new List<Page>();
        float y = 0;
        var headerH = EstimateHeight(tpl.PageHeader);
        var footerH = EstimateHeight(tpl.PageFooter);
        var detailH = EstimateHeight(tpl.Detail);
        float usableHeight = pageHeight - headerH - footerH;

        var currentPage = new Page();
        currentPage.Bands.Add(tpl.PageHeader);

        foreach (var row in data.GetRows())
        {
            if (y + detailH > usableHeight)
            {
                currentPage.Bands.Add(tpl.PageFooter);
                pages.Add(currentPage);
                currentPage = new Page();
                currentPage.Bands.Add(tpl.PageHeader);
                y = 0;
            }
            currentPage.DetailRows.Add(row);
            y += detailH;
        }

        currentPage.Bands.Add(tpl.ReportFooter);
        pages.Add(currentPage);
        return pages;
    }
}

预计算的好处：

• • 打印前就知道总页数，页码显示准确
• • 可以精确控制分组不被跨页拆分（KeepTogether）
• • 支持打印进度条

3.3 套打与精确定位

上位机常见套打场景（如发票、标签纸），需要绝对坐标定位：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

// 套打模板：用毫米定义坐标
public class OverprintTemplate
{
    public List<OverprintField> Fields { get; set; }
}

public class OverprintField
{
    public string FieldName { get; set; }    // 数据字段名
    public float X { get; set; }             // 毫米
    public float Y { get; set; }             // 毫米
    public float Width { get; set; }         // 毫米
    public string Format { get; set; }       // 格式化字符串
}

// 渲染时将毫米转为 Graphics 坐标
float mmToPixel = g.DpiX / 25.4f;
var xPx = field.X * mmToPixel;
var yPx = field.Y * mmToPixel;

提示：套打调试时，建议先用 Bitmap 绘制一张 1:1 的图片，叠加在打印模板上对比偏移量，确认无误后再接打印机。

3.4 打印机设置与纸张管理

1
2
3
4
5
6
7
8
9
10
11

// 枚举已安装的打印机
foreach (string name in PrinterSettings.InstalledPrinters)
    comboBox1.Items.Add(name);

// 自定义纸张尺寸（连续纸、标签纸等）
var ps = new PaperSize("Continuous", 250, 140); // 80列连续纸
printDoc.DefaultPageSettings.PaperSize = ps;

// 打印份数与排序
printDoc.PrinterSettings.Copies = 3;
printDoc.PrinterSettings.Collate = true; // 逐份打印

四、导出能力扩展

打印之外，报表通常还需要导出能力：

由于渲染层统一基于 Graphics 抽象，切换输出目标只需替换画布来源，核心渲染逻辑零改动。

五、总结

自定义报表 + 打印方案的核心价值在于一套渲染逻辑，多种输出目标——屏幕预览、打印机输出、PDF 导出共享同一套代码。在 .NET 8 + WinForm 的组合下，这套方案足够轻量、足够灵活，完全能胜任上位机场景的报表需求。
